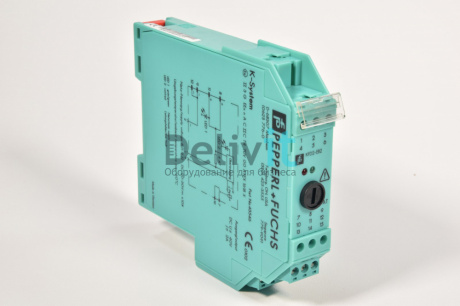

640814 KCD2-SON-Ex1.R1 Барьер искробезопасности 1-канальный изолированный, цифровой вход, 24VDC, Pepperl+Fuchs

Этот изолированный барьер используется для искробезопасных применений.
Устройство передает цифровые сигналы (датчики NAMUR или сухой контакты) из опасной зоны в безопасную зону.
Вход управляет двумя пассивными транзисторными выходами с резистивная выходная характеристика.
Выходы имеют три определенных состояния: 1-сигнал = 6,5 В падение напряжения, 0-сигнал = 33 кОм и падение напряжения 6,5 В и неисправность> 100 кОм.
Эта выходная характеристика обеспечивает прозрачность ошибок линии на сигнальные линии.
С помощью переключателей режим работы можно изменить, аОбнаружение неисправности линии может быть отключено. о неисправности сигнализируют светодиоды в соотв. NAMUR NE44 и
отдельный вывод коллективных сообщений об ошибках.

1-канальный изолированный барьер
24 В постоянного тока (силовая шина)
Сухой контакт или вход NAMUR
2 пассивных транзисторных выхода (резистивные)
Выходы для конкретного приложения
Прозрачность ошибок линий (LFT)
Используется как разветвитель сигнала (1 вход и 2 выхода)
Ширина корпуса 12,5 мм
До SIL 2 в соотв. в соответствии с IEC 61508

Технические характеристики KCD2-SON-Ex1.R1:
Основные Характеристики
Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Шина питания или клеммы 9+, 10-
Номинальное напряжение 19 ... 30 В постоянного тока
пульсация ≤ 10%
Номинальный ток 18 ... 14 мА
Рассеяние мощности ≤ 500 мВт
вход
Сторона подключения полевая сторона
соединение клеммы 1+, 2-
Номинальные значения соотв. по EN 60947-5-6 (NAMUR)
Напряжение холостого хода / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Обнаружение неисправностей линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА
Соотношение импульса / паузы минимум 100 мкс / мин 100 мкс
Выход
Сторона подключения контрольная сторона
соединение выход I: клеммы 5, 6; выход II: клеммы 7, 8
Номинальное напряжение 19 ... 30 В пост. Тока с внешним сопротивлением> 2 кОм, например, 16-канальная плата ProSafe DI SDV144 от Yokogawa
Время отклика ≤ 200 мкс
Выход I, II сигнал или сообщение об ошибке, пассивный транзисторный выход (резистивный)
0-сигнал: 33 кОм ± 5% + падение напряжения 6,5 В ± 0,5 В
1-сигнал: падение напряжения 6,5 В ± 0,5 В
неисправность:> 100 кОм
Коллективное сообщение об ошибке Силовая шина
Передача характеристик
Частота переключения ≤ 5 кГц
Гальваническая развязка
Ввод, вывод усиленная изоляция в соотв. в соответствии с EN 50178, номинальное напряжение изоляции 300 В эфф
Вход / источник питания усиленная изоляция в соотв. в соответствии с EN 50178, номинальное напряжение изоляции 300 В эфф
Выход / блок питания базовая изоляция в соответствии с EN 50178, номинальное напряжение изоляции 50 В эфф
Выход / Выход базовая изоляция в соответствии с EN 50178, номинальное напряжение изоляции 50 В эфф
Индикаторы / настройки
Элементы дисплея светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование место для маркировки спереди
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные помещения)
Соответствие
Электромагнитная совместимость NE 21: 2011, EN 61326-3-2: 2008
Степень защиты МЭК 60529: 2001
Защита от поражения электрическим током МЭК 61010-1: 2010
вход EN 60947-5-6: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса ок. 100 г
Габаритные размеры 12,5 x 114 x 119 мм (0,5 x 4,5 x 4,7 дюйма), тип корпуса A2
монтаж на монтажной рейке DIN 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи с опасными зонами
Сертификат ЕС типа экзамена BASEEFA 13 ATEX 0080
маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
вход Ex ia
вольтаж 10,5 В
Текущий 17,1 мА
Мощность 45 мВт (линейная характеристика)
Поставка
Максимальное безопасное напряжение 253 В переменного тока (Внимание! У м нет номинального напряжения.)
Выход
Максимальное безопасное напряжение 253 В переменного тока (Внимание! Номинальное напряжение может быть ниже.)
сертификат CML 19 ATEX 4410 X
маркировка Экс-шестиугольник II 3G Ex ec IIC T4 Gc
Гальваническая развязка
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / ЕС EN IEC 60079-0: 2018, EN 60079-7: 2015 + A1: 2018, EN 60079-11: 2012
Международные разрешения
Одобрение UL
Контрольный рисунок 116-0374 (кулус)
МЭКЕх одобрение IECEx BAS 13.0046
IECEx CML 19.0147X
Утверждено для [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Ex ec IIC T4 Gc
