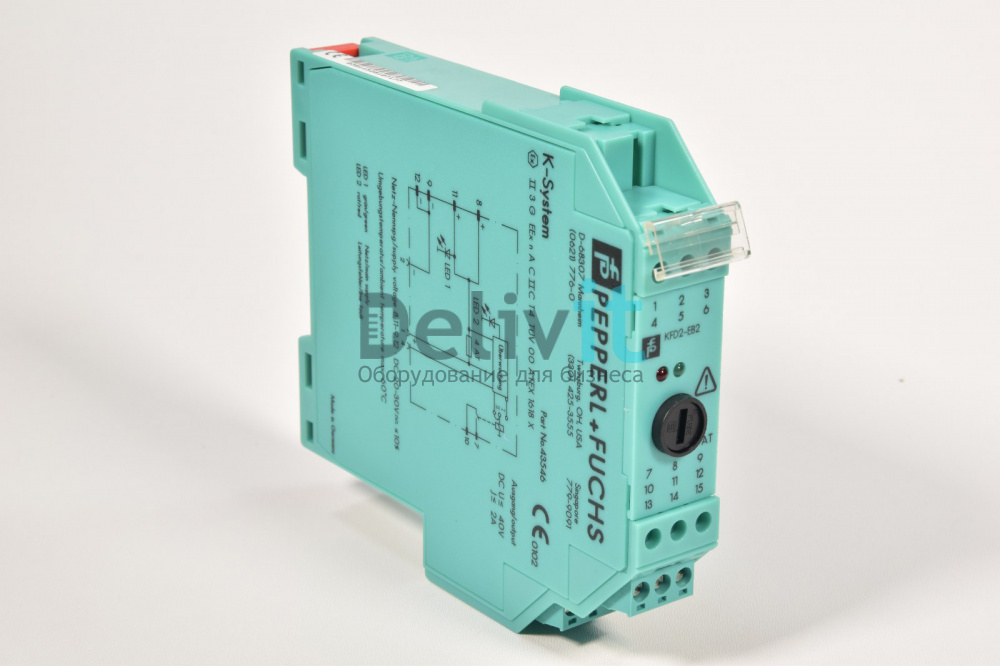

640793 KFA6-DU-Ex1.D Усилитель выключателя, реле таймера, 230VAC, Pepperl+Fuchs

Этот изолированный барьер используется для искробезопасных применений. Это настраиваемый таймер, который принимает цифровой сигнал (Датчик NAMUR / механический контакт) из опасной зоны
и обычно используется в приложениях, требующих задержки включения, задержки, однократного или импульсного удлинения.
Длительность реле выходного реле легко регулируется, а импульс
Функция делителя позволяет понижать отношения от 1: 1 до 9999: 1.
Сброс может быть активирован через сухой контактный выключатель и используется чтобы завершить определенную функцию времени.
Устройство легко программируется с помощью клавиатуры, расположенной на передней панели устройства. Обнаружение неисправности линии полевой цепи обозначается красным светодиодом.

Технические характеристики KFA6-DU-Ex1.D:

1-канальный изолированный барьер
230 В переменного тока
Сухой контакт или входы NAMUR
Релейный контакт и транзисторный выход
Регулируемый выходной таймер с 10 мс ... 60 мин
Входная частота до 80 Гц; делитель импульсов до 1 кГц
Функция сброса
Настраивается с помощью клавиатуры
Обнаружение неисправностей линии (LFD)

Тип сигнала Цифровой вход
Поставка
Клеммы 23, 24
Номинальное напряжение Ur 230 V AC ± 10%
Номинальный ток Ir 15 мА
Потребляемая мощность 4 ВА
вход
Сторона подключения сторона поля
Вход подключения I: клеммы 1+, 3-; вход II: клеммы 13+, 14-
Вход я в соотв. по EN 60947-5-6 (NAMUR), см. описание системы для электрических данных
Напряжение холостого хода / короткое замыкание
текущий
8,2 В / 10 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Длительность импульса ≥ 75 мкс / 1 мс, см. Инструкции по эксплуатации; максимальная входная частота должна быть соблюдена.
Частота на входе 0 ... 80 Гц, делитель импульсов 0 ... 1 кГц
Обрыв обнаружения неисправности линии I ≤ 0,15 мА; короткое замыкание I> 6,5 мА
Сброс входа II
Активный / Пассивный I> 3 мА / I <1,5 мА
Напряжение холостого хода / короткое замыкание
текущий
12 В / 3,5 мА
Длительность импульса ≥ 10 мс
Выход
Сторона управления со стороны управления
Выход подключения I: клеммы 10, 11, 12; выход II: клеммы 19+, 20-
Выходной сигнал I, релейный выход
Нагрузка на контакт 253 В переменного тока / 2 A / cos φ ≥ 0,7; 40 В пост. Тока / 2 А
Механическая жизнь 5 х 107 циклов переключения
Задержка под напряжением / обесточена ок. 20 мс / ок. 20 мс
Выходной сигнал II, электронный блок, изолированный
Нагрузка контакта 40 В / 50 мА
Задержка под напряжением / обесточен после повышения входного фланга 3 мс; после падения входного фланга 2 мс
Уровень сигнала 1-сигнал: (L +) -2,5 В (50 мА, защита от короткого замыкания / перегрузки)
0-сигнал: заблокированный выход (ток в выключенном состоянии ≤ 10 мкА)
Передача характеристик
Вход I
Разрешение <0,1% от установленного значения, мин. 10 мс
Точность 2 мс
Влияние температуры окружающей среды 0,003% / K (50 ppm)
Гальваническая развязка
Усиленная изоляция входных / других цепей в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 Veff
Выход I / источник питания и сброс усиленной изоляции в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 Veff
Выход I, II против другой усиленной изоляции в соответствии с IEC / EN 61010-1, номинальное изоляционное напряжение 300 Veff
Выход II / усиленная изоляция источника питания в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 Veff
Выход II / сброс базовой изоляции в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 50 Veff
Сброс / источник питания усиленной изоляции в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 Veff
Индикаторы / настройки
Элементы дисплея светодиоды, дисплей
Элементы управления Панель управления
Конфигурация с помощью кнопок управления
Место для надписи для надписи на передней панели
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / EU EN 61326-1: 2013 (промышленные помещения)
Низкое напряжение
Директива 2014/35 / EU EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
Винтовые клеммы
Масса ок. 300 г
Размеры 40 x 119 x 115 мм (1,6 x 4,7 x 4,5 дюйма), тип корпуса C3
Монтаж на DIN-рейку 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи
с опасными зонами
Экзаменационный сертификат ЕС TÜV 99 ATEX 1408
Маркировка ¬ II (1) G [Ex ia Ga] IIC
¬ II (1) D [Ex ia Da] IIIC
¬I (M1) [Ex ia Ma] I
Поставка
Максимальное безопасное напряжение Um 253 V AC (Внимание! Номинальное напряжение может быть ниже.)
Входные клеммы 1+, 3-: Ex ia
Напряжение Uo 10,1 В
Ток Io 13,5 мА
Мощность Po 34 мВт (линейная характеристика)
Входные клеммы II 13+, 14- искробезопасные
Максимальное безопасное напряжение Um 40 В (Внимание! Номинальное напряжение может быть ниже.)
Клеммы 10, 11, 12 выхода I не искробезопасны
Нагрузка на контакт 253 В переменного тока / 2 A / cos φ> 0,7; 40 В пост. Тока / 2 A резистивная нагрузка (TÜV 99 ATEX 1408)
50 В AC / 2 A / cos φ> 0,7; 40 В пост. Тока / 2 A резистивная нагрузка (TÜV 02 ATEX 1885 X)
Максимальное безопасное напряжение Um 253 В (Внимание! Номинальное напряжение может быть ниже.)
Клеммы выхода II 19+, 20 - искробезопасные
Максимальное безопасное напряжение Um 40 В (Внимание! Номинальное напряжение может быть ниже.)
Сертификат TÜV 02 ATEX 1885 X
Маркировка ¬ II 3G Ex nA nC IIC T4 Gc
Вывод я
Нагрузка на контакт 50 В переменного тока / 2 A / cos φ> 0,7; 40 В пост. Тока / 1 А резистивная нагрузка
Гальваническая развязка
Безопасная электрическая изоляция входных / других цепей в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / EU EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010
Международные разрешения
Одобрение FM
Контрольный чертеж 116-0305
Утверждение UL E223772
Сертификация IECEx IECEx TUN 03.0000
Одобрено для [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
