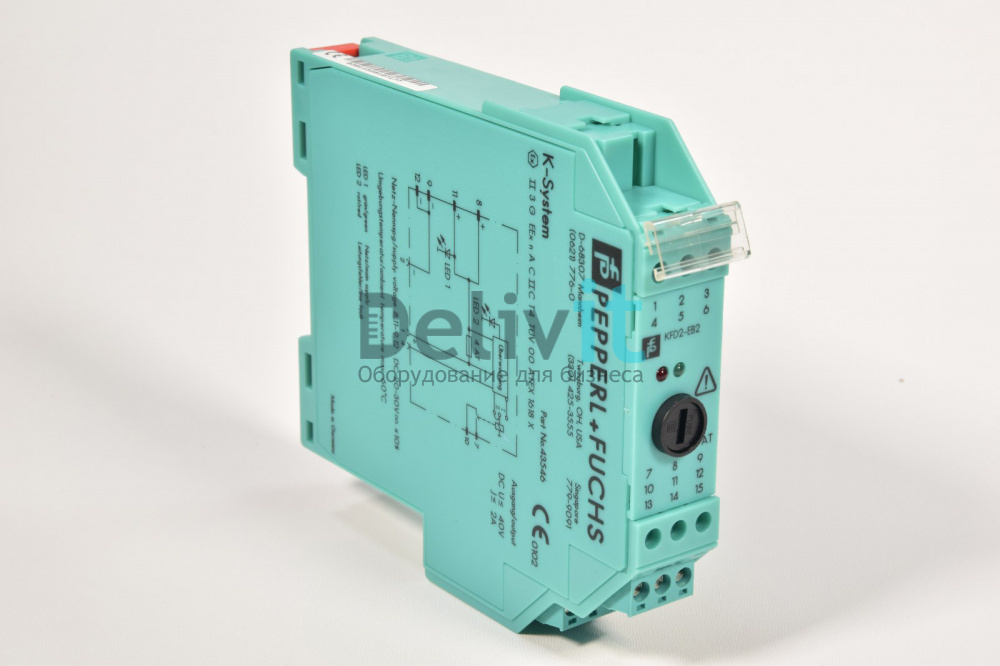

640808 KFD2-SR3-Ex2.2S Барьер искробезопасности 2-канальный изолированный, 24VDC, Pepperl+Fuchs

Этот изолированный барьер используется для искробезопасных применений.
Устройство передает цифровые сигналы (датчики NAMUR или сухой контакты) из опасной зоны в безопасную зону.
Каждый вход контролирует релейный контакт.
С помощью переключателей режим работы можно изменить, а обнаружение неисправности линии может быть отключено.
О неисправности сигнализируют светодиоды в соотв. NAMUR NE44 и отдельный вывод коллективных сообщений об ошибках.

2-канальный изолированный барьер
24 В постоянного тока (силовая шина)
Сухой контакт или входы NAMUR
Используется как разветвитель сигнала (1 вход и 2 выхода)
2 х 2 релейных контактных выхода с логической схемой AND
Обратимый режим работы
Обнаружение неисправностей линии (LFD)
До SIL 2 в соотв. в соответствии с IEC 61508

Технические характеристики KFD2-SR3-Ex2.2S:
Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Шина питания или клеммы 14+, 15-
Номинальное напряжение 19 ... 30 В постоянного тока
пульсация ≤ 10%
Номинальный ток 30 ... 20 мА
Потребляемая мощность <600 мВт
вход
Сторона подключения полевая сторона
соединение клеммы 1+, 2+, 3-; 4+, 5+, 6-
Номинальные значения соотв. по EN 60947-5-6 (NAMUR)
Напряжение холостого хода / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Обнаружение неисправностей линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА
Соотношение импульса / паузы минимум 20 мс / мин 20 мс
Выход
Сторона подключения контрольная сторона
соединение выход I: клеммы 7, 8; выход II: клеммы 8, 9; выход III: клеммы 10, 11; выход IV: клеммы 11, 12
Выход I, II, III, IV канал 1, 2; реле
Загрузка контактов 48 В переменного тока / 1 А / cos φ> 0,7; 40 В пост. Тока / 1 А резистивная нагрузка
Минимальный ток переключения 1 мА / 24 В постоянного тока
Задержка под напряжением / обесточена ок. 20 мс / ок. 20 мс
Механическая жизнь 10 8 циклов переключения
Коллективное сообщение об ошибке Силовая шина
Передача характеристик
Частота переключения ≤ 10 Гц
Гальваническая развязка
Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Вход / источник питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Выход / блок питания базовая изоляция в соответствии с IEC / EN 61010-1, номинальное изоляционное напряжение 32 В эфф , функциональная изоляция, номинальное изоляционное напряжение 50 В эфф
Выход / Выход базовая изоляция в соответствии с IEC / EN 61010-1, номинальное изоляционное напряжение 32 В эфф , функциональная изоляция, номинальное изоляционное напряжение 50 В эфф
Индикаторы / настройки
Элементы дисплея светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование место для маркировки спереди
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные помещения)
Соответствие
Электромагнитная совместимость NE 21: 2012, EN 61326-3-2: 2008
Степень защиты МЭК 60529: 2001
вход EN 60947-5-6: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса ок. 150 г
Габаритные размеры 20 х 119 х 115 мм (0,8 х 4,7 х 4,5 дюйма), тип корпуса B2
монтаж на монтажной рейке DIN 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи с опасными зонами
Сертификат ЕС типа экзамена EXA 16 ATEX 0001 X
маркировка Экс-шестиугольникII 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
вход Ex ia
вольтаж 10,5 В
Текущий 17,1 мА
Мощность 45 мВт (линейная характеристика)
Поставка
Максимальное безопасное напряжение 250 В переменного тока (Внимание! U m не является номинальным напряжением.)
Выход
Максимальное безопасное напряжение 250 В переменного тока (Внимание! Номинальное напряжение может быть ниже.)
Гальваническая развязка
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010
Международные разрешения
Одобрение UL E106378
Контрольный рисунок 116-0423 (кулус)
МЭКЕх одобрение
Сертификат МЭКЕх IECEx EXA 16.0001X
Маркировка IECEx Ex nA nC [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I

Характеристики
