580332 KFD2-UT2-EX1 Универсальный преобразователь температуры, 1 кан. изолир. барьер., 0/4 мА ... 20 мА, Неиспр. линии (LFD) и обнаружение выг. датчика 223812 Pepperl+Fuchs

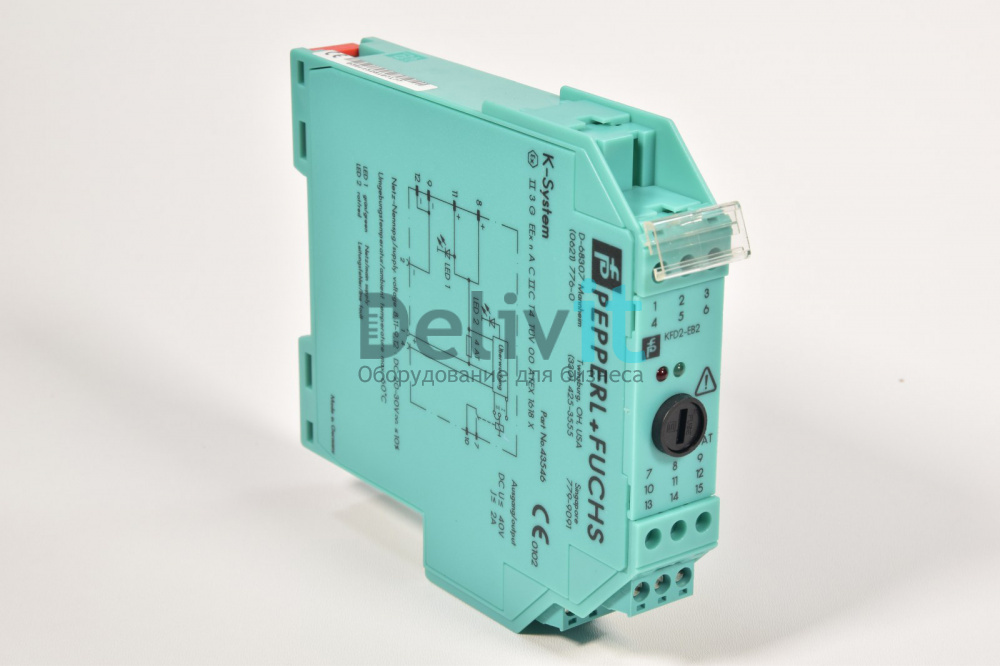

KFD2-UT2-EX1 Универсальный преобразователь температуры 223812 Pepperl+Fuchs    KFD2UT2Ex1 предназначен для подключения термосопротивлений (2, 3, 4-х проводная схема) и термопар любых  типов. Также возможно использование этого прибора с любыми другими источниками милливольтовых сигналов. На выходе обеспечивается  линеаризованный сигнал 0/4…20 мА. Установка параметров осуществляется с помощью соответствующего программного обеспечения. Вход гальванически разделен c выходом и входом для программирования, благодаря чему программирование прибора может осуществляться без остановки процесса, с подключенными измерительными цепями. Условия, при которых выводится сигнал об ошибке/неисправности могут быть запрограммированы.    1 канал   Питание 24 В постоянного тока (Power Rail)    Используется с любыми термосопротивлениями и термопарами    Токовый выход 0/4 мА ... 20 мА  Обнаружение неисправностей линии (LFD) и обнаружение перегорания датчика       Технические характеристики KFD2-UT2-EX1:  Тип сигнала Аналоговый вход  Питание  Соединительные клеммы 14+, 15- или модуль питания / Шина питания  Номинальное напряжение Ur 20 ... 30 V DC  Пульсация в пределах допустимого отклонения  Рассеиваемая мощность / потребляемая мощность ≤ 0,98 Вт / 0,98 Вт  вход  Соединительные клеммы 1, 2, 3, 4  Тип RTD Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995)  Тип Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94)  Типа Cu10, Cu50, Cu100 (P50353-92)  Тип Ni100 (DIN 43760)  Измеряемый ток прибл. 200 мкА с термометром сопротивления  Типы измерения 2-, 3-, 4-проводного подключения  Сопротивление провода ≤ 50 Ом на линию  Обрыв датчика контроля цепи, короткое замыкание датчика  Термопары типа B, E, J, K, N, R, S, T (IEC 584-1: 1995)  Тип L (DIN 43710: 1985)  Тип TXK, TXKH, TXA (P8.585-2001)  Компенсация холодного спая внешняя и внутренняя  Обрыв датчика контроля цепи измерения  Потенциометр 0 ... 20 кОм (двухпроводное подключение), 0,8 ... 20 кОм (3-проводное подключение)  Напряжение выбирается в диапазоне -100 ... 100 мВ  Входное сопротивление ≥ 1 МОм (-100 ... 100 мВ)  Выход  Выход подключения I: клемма 7: источник (-), приемник (+), клемма 8: источник (+), клемма 9: приемник (-)  Выход Аналоговый токовый выход  Диапазон тока 0 ... 20 мА или 4 ... 20 мА  Сигнал неисправности понижается до 0 или 2 мА, верхнее - до 21,5 мА (согласно NAMUR NE43)  Нагрузка источника 0 ... 550 Ом  Напряжение холостого хода ≤ 18 В  Напряжение тока на клеммах 5 ... 30 В. Если ток подается от источника> 16,5 В,  Необходимо последовательное сопротивление ≥ (V - 16,5) / 0,0215 Ом, где V - напряжение источника.  Максимальное значение сопротивления составляет (V - 5) / 0,0215 Ом.  Передаточные характеристики  Отклонение  После калибровки Pt100: ± (0,06% от измеренного значения в К + 0,1% от диапазона + 0,1 К (4-проводное подключение))  Термопара: ± (0,05% от измеренного значения в ° C + 0,1% от диапазона + 1 K (1,2 K для типов R и S))  Это включает ошибку ± 0,8 К компенсации холодного спая  МВ: ± (50 мкВ + 0,1% от диапазона)  Потенциометр: ± (0,05% от полной шкалы + 0,1% от диапазона, (исключает ошибки из-за сопротивления провода))  Влияние отклонения температуры окружающей среды CJC включало:  Pt100: ± (0,0015% от измеренного значения в K + 0,006% диапазона) / K ΔTamb *)  Термоэлемент: ± (0,02 K + 0,005% от измеренного значения в ° C + 0,006% диапазона) / K ΔTamb *)  МВ: ± (0,01% от измеренного значения + 0,006% от диапазона) / K ΔTamb *)  Потенциометр: ± 0,006% от диапазона / K ΔTamb *)  *) ΔTamb = изменение температуры окружающей среды относительно 23 ° C (296 K)  Влияние напряжения питания <0,01% от диапазона  Влияние нагрузки ≤ 0,001% выходного значения на 100 Ω  Время срабатывания наихудшего случая (обнаружено повреждение датчика и / или обнаружение короткого замыкания датчика)  МВ: 1 с, термопары с CJC: 1,1 с, термопары с фиксированной контрольной температурой: 1,1 с, 3- или 4-проводные  RTD: 920 мс, 2-проводное RTD: 800 мс, Потенциометр: 2,05 с  Гальваническая развязка  Выход / питание, программируемая функциональная изоляция, номинальное напряжение изоляции 50 В AC  Между программным входом и источником питания отсутствует электрическая изоляция.  Кабель программирования обеспечивает гальваническую развязку, что позволяет избегать контуров заземления.  Соответствие директивы  Электромагнитная совместимость  Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)  Соответствие  Электромагнитная совместимость NE 21: 2006  Степень защиты IEC 60529: 2001  Защита от поражения электрическим током UL 61010-1: 2004  Условия окружающей среды  Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)  Механические характеристики  Степень защиты IP20  Масса ок. 130 г

Характеристики
