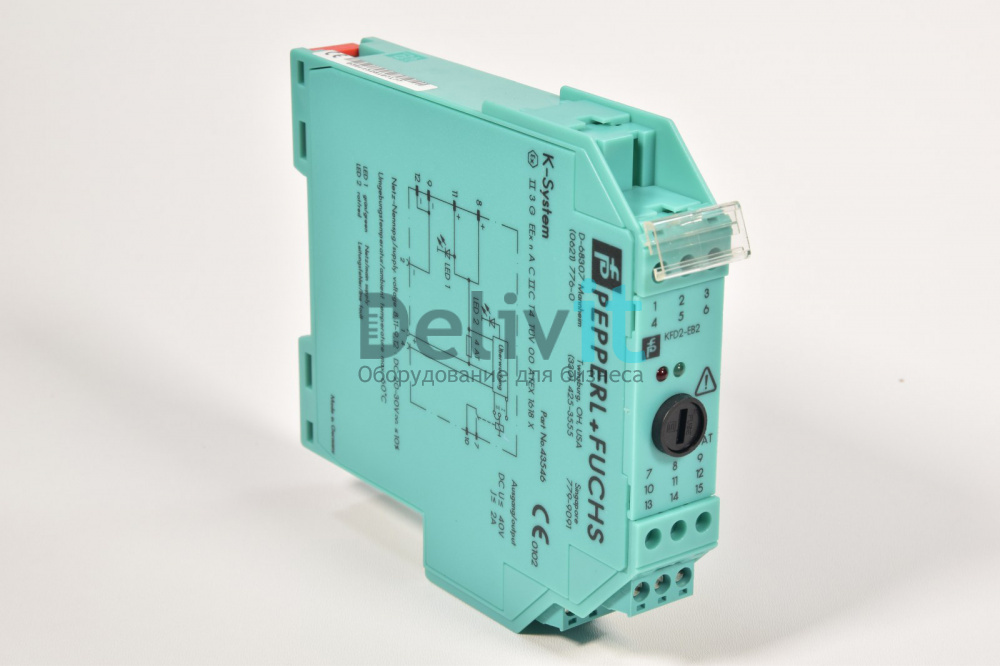

640806 KFD2-SOT3-Ex2 Барьер искробезопасности с цифровым входом, 24VDC, Pepperl+Fuchs

Name: KFD2-SOT3-Ex2 Барьер искробезопасности с цифровым входом, 24VDC, Pepperl+Fuchs
SKU: 640806
Availability: OutOfStock

Артикул (Part Number): 640806

под заказ

Цена:

Цена по запросу

Информация о доставке

Самовывоз

Вы можете забрать приобретенный товар в нашем офисе, либо со склада.

Доставка нашими силами

Доставка товаров по Москве осуществляется на следующий день после оплаты счета (при наличии выбранной продукции на складе).

Доставка транспортной компанией

Нашими партнерами являются ведущие транспортные компании: СДЭК, ПЭК, «Деловые линии», «Курьер сервис экспресс», Major Express.

Подробнее...

Заказать Купить в 1 клик

После оформления менеджер свяжется с вами для уточнения индивидуальных условий заказа. Оплата в рублях по курсу ЦБ РФ на день оплаты.
Данное предложение не является публичной офертой, стоимость и наличие товара уточняйте у менеджера.

Внимание!
Уважаемые покупатели!
Магазин работает только с юр. лицами и ИП

Доставка по Москве на следующий день после оплаты

Товар доступен для всех регионов РФ

Гарантия на всё оборудование

Индивидуальный подход к конфигурированию оборудования

Описание Функции Характеристики Задать вопрос Оплата и Доставка

Описание

Функции

Этот изолированный барьер используется для искробезопасных применений.
Устройство передает цифровые сигналы (датчики NAMUR или сухой контакты) из опасной зоны в безопасную зону.
Каждый вход управляет пассивным транзисторным выходом.
С помощью переключателей режим работы можно изменить, а обнаружение неисправности линии может быть отключено.
О неисправности сигнализируют светодиоды в соотв. NAMUR NE44 и отдельный вывод коллективных сообщений об ошибках

Технические характеристики KFD2-SOT3-Ex2:

2-канальный изолированный барьер
24 В постоянного тока (силовая шина)
Сухой контакт или входы NAMUR
2 пассивных транзисторных выхода
Обратимый режим работы
Обнаружение неисправностей линии (LFD)
До SIL 2 в соотв. в соответствии с IEC 61508

Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Шина питания или клеммы 14+, 15-
Номинальное напряжение 19 ... 30 В постоянного тока
пульсация ≤ 10%
Номинальный ток 30 ... 20 мА
Рассеяние мощности ≤ 1,1 Вт, включая максимальное рассеивание мощности на выходе
вход
Сторона подключения полевая сторона
соединение клеммы 1+, 2+, 3-; 4+, 5+, 6-
Номинальные значения соотв. по EN 60947-5-6 (NAMUR), см. описание системы для электрических данных
Напряжение холостого хода / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Обнаружение неисправностей линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА
Соотношение импульса / паузы минимум 100 мкс / мин 100 мкс
Выход
Сторона подключения контрольная сторона
соединение выход I: клеммы 7, 8; выход II: клеммы 8, 9
Номинальное напряжение 30 В постоянного тока
Номинальный ток 100 мА, защита от короткого замыкания
Время отклика ≤ 200 мкс
Уровень сигнала 1 сигнал: (внешнее напряжение) - 3 В макс. для
сигнала 100 мА 0: заблокированный выход (ток в выключенном состоянии ≤ 10 мкА)
Вывод я сигнал; транзистор
Выход II сигнал; транзистор
Коллективное сообщение об ошибке Силовая шина
Передача характеристик
Частота переключения ≤ 5 кГц
Гальваническая развязка
Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Вход / источник питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Выход / блок питания базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Индикаторы / настройки
Элементы дисплея светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование место для маркировки спереди
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные помещения)
Соответствие
Электромагнитная совместимость NE 21: 2012, EN 61326-3-2: 2008
Степень защиты МЭК 60529: 2001
вход EN 60947-5-6: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса ок. 150 г
Габаритные размеры 20 х 119 х 115 мм (0,8 х 4,7 х 4,5 дюйма), тип корпуса B2
монтаж на монтажной рейке DIN 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи с опасными зонами
Сертификат ЕС типа экзамена EXA 16 ATEX 0016 X
маркировка Экс-шестиугольникII 3 (1) G Ex nA [ia Ga] IIC T4 Gc
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
вход Ex ia
вольтаж 10,5 В
Текущий 17,1 мА
Мощность 45 мВт (линейная характеристика)
Поставка
Максимальное безопасное напряжение 253 В переменного тока (Внимание! У м нет номинального напряжения.)
Выход
Максимальное безопасное напряжение 253 В переменного тока (Внимание! Номинальное напряжение может быть ниже.)
Гальваническая развязка
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010
Международные разрешения
Одобрение UL E106378
Контрольный рисунок 116-0424 (кулус)
МЭКЕх одобрение
Сертификат МЭКЕх IECEx EXA 16.0009X
Маркировка IECEx Ex nA [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I
