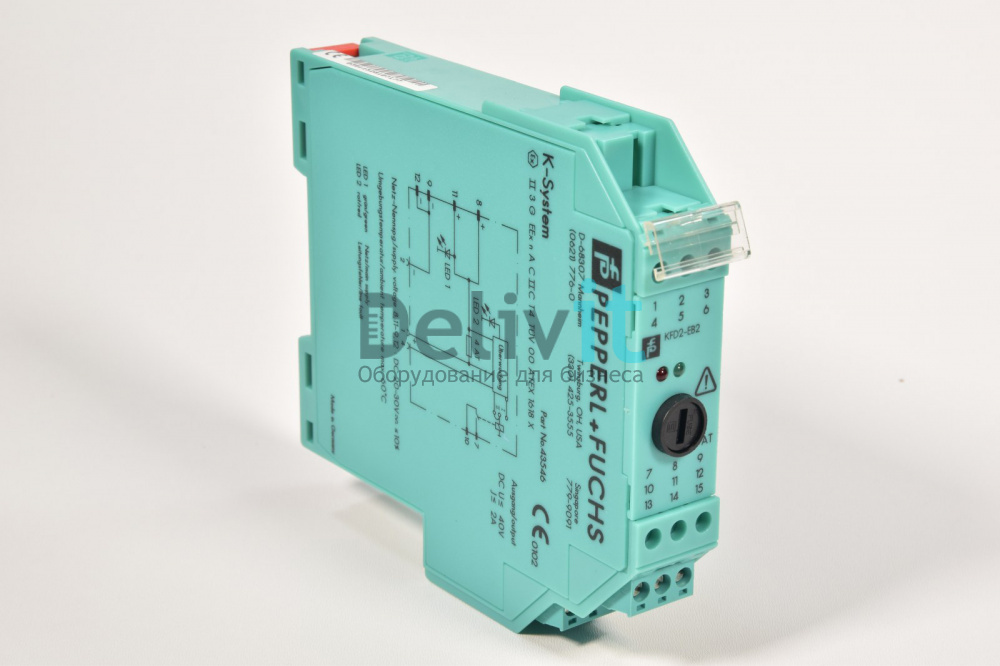

640792 KCD2-SR-Ex1.LB Усилитель переключателя, цифровой вход, 24VDC, Pepperl+Fuchs

Этот изолированный барьер используется для искробезопасных применений. Это передает цифровые сигналы (датчики NAMUR / механические контакты) из опасной зоны в безопасную зону.
Датчик приближения или выключатель обычно контролируют форму А разомкнутый контакт реле для безопасной зоны нагрузки. Нормальный выход
Состояние можно изменить с помощью переключателя S1. Переключатель S2 позволяетвыход II переключается между выходом сигнала и ошибкой вывод сообщения. Переключатель S3 включает или отключает неисправность линии обнаружение цепи поля.
При возникновении ошибки реле возвращается в обесточенное состояние.
Состояние и светодиоды указывают на неисправность в соответствии с NAMUR NE44.
Уникальная коллективная функция сообщения об ошибках доступна, когда используется с системой Power Rail.
Благодаря компактной конструкции корпуса и низкому тепловыделению, это устройство полезно для определения позиций, конечных остановок и переключение состояний в критически важных приложениях.

Технические  характеристики KCD2-SR-Ex1.LB:

24 В постоянного тока
Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Шина питания или клеммы 9+, 10-
Номинальное напряжение 19 ... 30 В постоянного тока
пульсация ≤ 10%
Номинальный ток ≤ 30 мА
Рассеяние мощности ≤ 500 мВт
Потребляемая мощность ≤ 500 мВт
вход
Сторона подключения полевая сторона
соединение клеммы 1+, 2-
Номинальные значения соотв. по EN 60947-5-6 (NAMUR)
Напряжение холостого хода / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Обнаружение неисправностей линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА
Соотношение импульса / паузы минимум 20 мс / мин 20 мс
Выход
Сторона подключения контрольная сторона
соединение выход I: клеммы 5, 6; выход II: клеммы 7, 8
Вывод я сигнал; реле
Выход II сигнал или сообщение об ошибке; реле
Загрузка контактов 253 В AC / 2 A / cos φ> 0,7; 126,5 В переменного тока / 4 A / cos φ> 0,7; 30 В постоянного тока / 2 A резистивная нагрузка
Минимальный ток переключения 2 мА / 24 В постоянного тока
Задержка под напряжением / обесточена ≤ 20 мс / ≤ 20 мс
Механическая жизнь 10 7 циклов переключения
Передача характеристик
Частота переключения ≤ 10 Гц
Гальваническая развязка
Ввод, вывод усиленная изоляция в соотв. в соответствии с EN 50178, номинальное напряжение изоляции 300 В эфф
Вход / источник питания усиленная изоляция в соотв. в соответствии с EN 50178, номинальное напряжение изоляции 300 В эфф
Выход / блок питания усиленная изоляция в соотв. в соответствии с EN 50178, номинальное напряжение изоляции 300 В эфф
Выход / Выход усиленная изоляция в соотв. в соответствии с EN 50178, номинальное напряжение изоляции 300 В эфф
Индикаторы / настройки
Элементы дисплея светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование место для маркировки спереди
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные помещения)
Низкое напряжение
Директива 2014/35 / ЕС EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21
Степень защиты МЭК 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса ок. 100 г
Габаритные размеры 12,5 x 114 x 119 мм (0,5 x 4,5 x 4,7 дюйма), тип корпуса A2
монтаж на монтажной рейке DIN 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи с опасными зонами
Экзаменационный сертификат ЕС BASEEFA 06 ATEX 0092
маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC, Экс-шестиугольникII (1) D [Ex ia Da] IIIC, Экс-шестиугольникI (M1) [Ex ia Ma] I
вход [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
вольтаж 10,5 В
Текущий 17,1 мА
Мощность 45 мВт (линейная характеристика)
Поставка
Максимальное безопасное напряжение 253 В переменного тока (Внимание! У м нет номинального напряжения.)
Выход I, II
Максимальное безопасное напряжение 253 В переменного тока (Внимание! У м нет номинального напряжения.)
Загрузка контактов 253 В AC / 2 A / cos φ> 0,7; 126,5 В переменного тока / 4 A / cos φ> 0,7; 30 В постоянного тока / 2 A резистивная нагрузка
сертификат PF 06 CERT 0972 X
маркировка Экс-шестиугольник II 3G Ex nA nC IIC T4 Gc
Выход I, II
Загрузка контактов 50 В AC / 2 A / cos φ> 0,7; 30 В постоянного тока / 2 A резистивная нагрузка
Гальваническая развязка
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010

Характеристики
