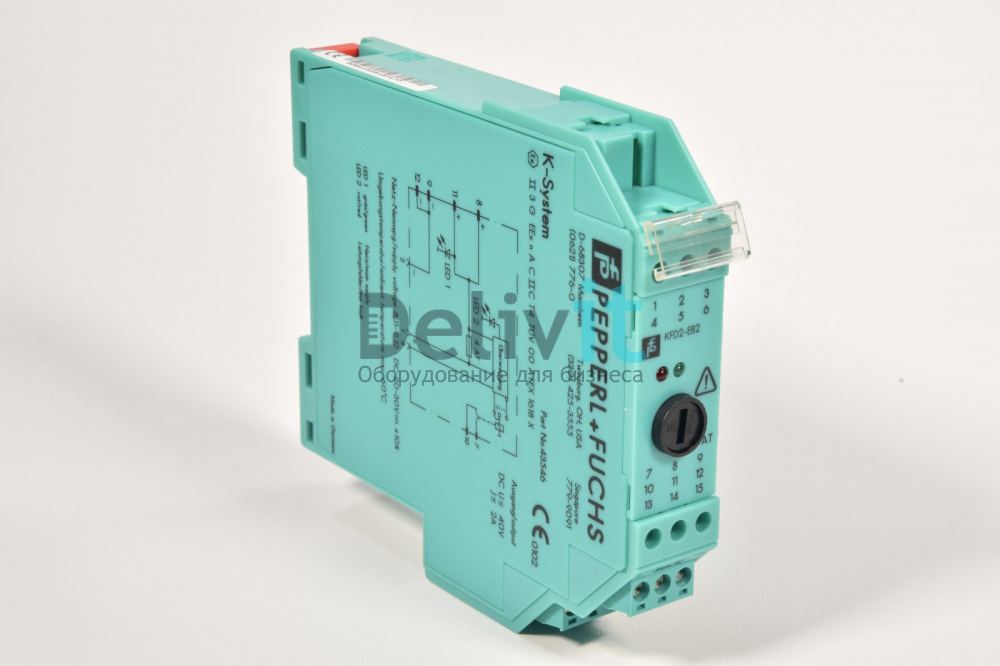

640800 KFD2-DU-Ex1.D Барьер искробезопасности с цифровым входом, 24VDC, Pepperl+Fuchs

Этот изолированный барьер используется для искробезопасных применений. Это настраиваемый таймер, который принимает цифровой сигнал (Датчик NAMUR / механический контакт) из опасной зоны и обычно используется в приложениях, требующих задержки включения, задержки, однократного или импульсного удлинения.
Длительность реле выходного реле легко регулируется, а импульс функция делителя позволяет понижать отношения от 1: 1 до 9999: 1.
Сброс может быть активирован через сухой контакт выключателя и используется для завершения через определенную функцию времени.
Устройство легко программируется с помощью клавиатуры, расположенной на передней панели устройства. Обнаружение неисправности линии полевой цепи обозначается красным светодиодом и через вывод коллективной ошибки через силовую шину.

Технические характеристики KFD2-DU-Ex1.D:

1-канальный изолированный барьер
24 В постоянного тока (силовая шина)
Сухой контакт или входы NAMUR
Релейный контакт и транзисторный выход
Регулируемый выходной таймер с 10 мс ... 60 мин
Входная частота до 80 Гц; делитель импульсов до 1 кГц
Функция сброса
Настраивается с помощью клавиатуры
Обнаружение неисправностей линии (LFD)

Тип сигнала Цифровой вход
Поставка
соединение Шина питания или клеммы 23+, 24-
Номинальное напряжение 20 ... 30 В постоянного тока
Номинальный ток ок. 100 мА
Потребляемая мощность 1,8 Вт
вход
Сторона подключения полевая сторона
соединение Вход I: клеммы 1+, 3-; вход II: клеммы 13+, 14-
Вход I соотв. по EN 60947-5-6 (NAMUR), см. описание системы для электрических данных
Напряжение холостого хода / ток короткого замыкания 8,2 В / 10 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Продолжительность импульса минимум 75 мкс / 1 мс см. Инструкции по эксплуатации; максимальная входная частота должна быть соблюдена.
Входная частота 0 ... 80 Гц, делитель импульсов 0 ... 1 кГц
Обнаружение неисправностей линии обрыв I ≤ 0,15 мА; короткое замыкание I> 6,5 мА
Вход II сброс настроек
Активный пассивный I> 4 мА / I <1,5 мА
Напряжение холостого хода / ток короткого замыкания 18 В / 5 мА
Продолжительность импульса минимум 10 мс
Выход
Сторона подключения контрольная сторона
соединение выход I: клеммы 10, 11, 12; выход II: клеммы 19+, 20-
Вывод я сигнал, релейный выход
Загрузка контактов 253 В переменного тока / 2 A / cos φ ≥ 0,7; 40 В пост. Тока / 2 А
Механическая жизнь 5 х 10 7 циклов переключения
Задержка под напряжением / обесточена ок. 20 мс / ок. 20 мс
Выход II сигнал, электронный блок, изолированный
Загрузка контактов 40 В / 50 мА
Задержка под напряжением / обесточена после повышения входного фланга 3 мс; после падения входного фланга 2 мс
Уровень сигнала 1 сигнал: (L +) -2,5 В (50 мА, защита от короткого замыкания / перегрузки)
0 сигнал: заблокированный выход (ток в выключенном состоянии ≤ 10 мкА)
Передача характеристик
Вход I
разрешение <0,1% от заданного значения, мин. 10 мс
точность 2 мс
Влияние температуры окружающей среды 0,003% / К (50 промилле)
Гальваническая развязка
Входные I / другие схемы усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Выход I / блок питания и сброс усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Выход I, II против друг друга усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Выход II / источник питания и коллективная ошибка базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 50 В эфф
Выход II / сброс базовая изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 50 В эфф
Сброс / источник питания и коллективная ошибка функциональная изоляция в соотв. согласно МЭК 62103, номинальное напряжение изоляции 50 В эфф
Индикаторы / настройки
Элементы дисплея Светодиоды, дисплей
Элементы управления Панель управления
конфигурация через кнопки управления
этикетирование место для маркировки спереди
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные помещения)
Низкое напряжение
Директива 2014/35 / ЕС EN 61010-1: 2010
Соответствие
Электромагнитная совместимость NE 21: 2006
Степень защиты МЭК 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса ок. 300 г
Габаритные размеры 40 x 119 x 115 мм (1,6 x 4,7 x 4,5 дюйма), тип корпуса C3
монтаж на монтажной рейке DIN 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи с опасными зонами
Экзаменационный сертификат ЕС TÜV 99 ATEX 1408
маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
Поставка
Максимальное безопасное напряжение 40 В пост. Тока (Внимание! Номинальное напряжение может быть ниже.)
Вход I клеммы 1+, 3-: Ex ia
вольтаж U o 10,1 В
Текущий Я о 13,5 мА
Мощность П о 34 мВт (линейная характеристика)
Вход II клеммы 13+, 14- искробезопасные
Максимальное безопасное напряжение U м 40 В (Внимание! Номинальное напряжение может быть ниже.)
Вывод я клеммы 10, 11, 12 неискробезопасны
Загрузка контактов 253 В AC / 2 A / cos φ> 0,7; 40 В постоянного тока / 2 A резистивная нагрузка (TÜV 99 ATEX 1408)
50 В переменного тока / 2 A / cos φ> 0,7; 40 В пост. Тока / 2 A резистивная нагрузка (TÜV 02 ATEX 1885 X)
Максимальное безопасное напряжение 253 В (Внимание! Номинальное напряжение может быть ниже.)
Выход II клеммы 19+, 20- искробезопасные
Максимальное безопасное напряжение 40 В (Внимание! Номинальное напряжение может быть ниже.)
сертификат TÜV 02 ATEX 1885 X
маркировка Экс-шестиугольник II 3G Ex nA nC IIC T4 Gc
Вывод
Загрузка контактов 50 В AC / 2 A / cos φ> 0,7; 40 В пост. Тока / 1 А резистивная нагрузка
Гальваническая развязка
Входные I / другие схемы безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010

Характеристики
