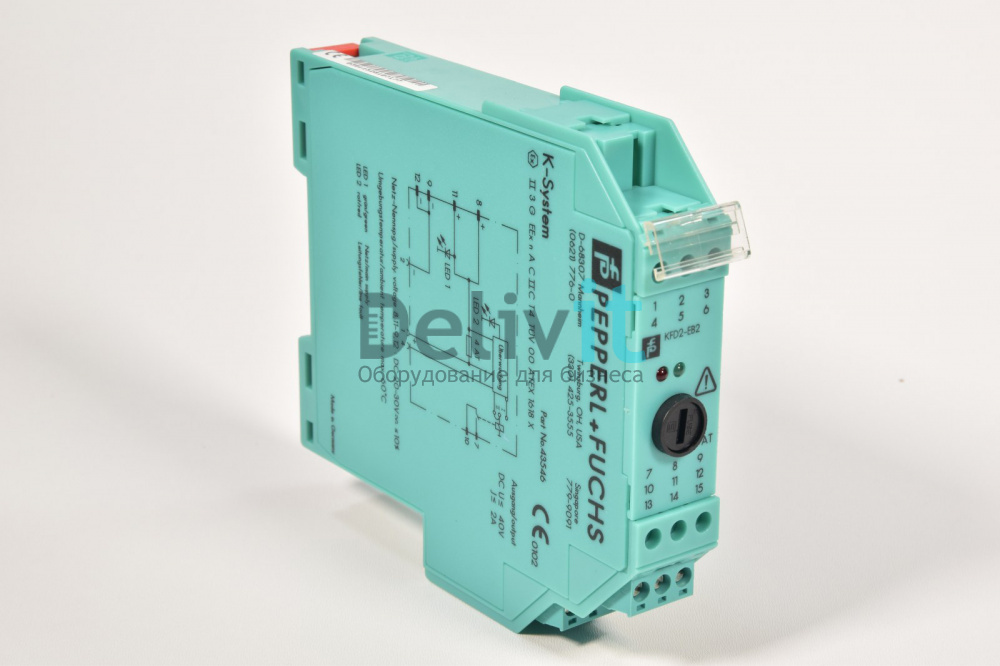

Устройство передает цифровые сигналы (датчики NAMUR или сухой контакты) из опасной зоны в безопасную зону.
Каждый вход управляет активным транзисторным выходом.
С помощью переключателей режим работы можно изменить, а обнаружение неисправности линии может быть отключено.
О неисправности сигнализируют светодиоды в соотв. NAMUR NE44 и отдельный вывод коллективных сообщений об ошибках.
2-канальный изолированный барьер
24 В постоянного тока (силовая шина)
Сухой контакт или входы NAMUR
Активный транзисторный выход
Обнаружение неисправностей линии (LFD)
Обратимый режим работы
До SIL 2 в соотв. в соответствии с IEC 61508
Технические характеристики KFD2-ST3-Ex2
Основные Характеристики
Тип сигнала Цифровой вход
Параметры, связанные с функциональной безопасностью
Уровень целостности безопасности (SIL) SIL 2
Поставка
соединение Шина питания или клеммы 14+, 15-
Номинальное напряжение 19 ... 30 В постоянного тока
пульсация ≤ 10%
Номинальный ток 20 ... 15 мА + выход
Рассеяние мощности ≤ 900 мВт, включая максимальное рассеивание мощности на выходе
вход
Сторона подключения полевая сторона
соединение клеммы 1+, 2+, 3-; 4+, 5+, 6-
Номинальные значения соотв. по EN 60947-5-6 (NAMUR)
Напряжение холостого хода / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА
Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / прибл. 0,2 мА
Обнаружение неисправностей линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА
Соотношение импульса / паузы минимум 100 мкс / мин 100 мкс
Выход
Сторона подключения контрольная сторона
соединение выход I: клемма 7+; выход II: клемма 9+
Номинальное напряжение 30 В постоянного тока
Номинальный ток 100 мА
Время отклика ≤ 200 мкс
Уровень сигнала 1 сигнал: (напряжение питания) - 3 В макс. для
сигнала 100 мА 0: заблокированный выход (ток в выключенном состоянии ≤ 10 мкА)
Вывод я сигнал; транзистор
Выход II сигнал; транзистор
Коллективное сообщение об ошибке Силовая шина
Передача характеристик
Частота переключения ≤ 5 кГц
Гальваническая развязка
Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Вход / источник питания усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф
Индикаторы / настройки
Элементы дисплея светодиоды
Элементы управления DIP-переключатель
конфигурация через DIP-переключатели
этикетирование место для маркировки спереди
Директива соответствия
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные помещения)
Соответствие
Электромагнитная совместимость NE 21: 2012, EN 61326-3-2: 2008
Степень защиты МЭК 60529: 2001
вход EN 60947-5-6: 2000
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
соединение винтовые клеммы
масса ок. 150 г
Габаритные размеры 20 х 119 х 115 мм (0,8 х 4,7 х 4,5 дюйма), тип корпуса B2
монтаж на монтажной рейке DIN 35 мм в соотв. по EN 60715: 2001
Данные для применения в связи с опасными зонами
Сертификат ЕС типа экзамена EXA 16 ATEX 0016 X
маркировка Экс-шестиугольникII 3 (1) G Ex nA [ia Ga] IIC T4 Gc
Экс-шестиугольникII (1) D [Ex ia Da] IIIC
Экс-шестиугольникI (M1) [Ex ia Ma] I
вход Ex ia
вольтаж 10,5 В
Текущий 17,1 мА
Мощность 45 мВт (линейная характеристика)
Поставка
Максимальное безопасное напряжение 253 В переменного тока (Внимание! У м нет номинального напряжения.)
Выход
Максимальное безопасное напряжение 253 В переменного тока (Внимание! Номинальное напряжение может быть ниже.)
Гальваническая развязка
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / источник питания безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Директива соответствия
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010
Международные разрешения
Одобрение UL E106378
Контрольный рисунок 116-0424 (кулус)
МЭКЕх одобрение
Сертификат МЭКЕх IECEx EXA 16.0009X
Маркировка IECEx Ex nA [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I
