Описание оборудования
Вход 0/4 мА ... 20 мА
Выход 0/4 мА ... 20 мА
Основные Характеристики
Тип сигнала Аналоговый вход
Параметры, связанные с функциональной безопасностью
Уровень полноты безопасности (SIL) SIL 2
Поставка
Подключение Шина питания или клеммы 14+, 15-
Номинальное напряжение 20 ... 35 В постоянного тока
Рябь в пределах допуска
Рассеяние мощности 1,4 Вт
Потребляемая мощность 1,8 Вт
Ввод
Сторона подключения сторона поля
Подключение клеммы 1+, 2-, 3 или 5-, 6+
Входной сигнал 0/4 ... 20 мА
Падение напряжения ≤ 2,4 В при 20 мА (клеммы 5, 6)
Входное сопротивление ≤ 64 Ом клеммы 2-, 3; ≤ 500 Ом клеммы 1+, 3 (нагрузка 250 Ом)
Доступное напряжение ≥ 16 В при 20 мА клеммы 1+, 3
Вывод
Сторона подключения сторона управления
Подключение клеммы 7-, 8+, 9
Загрузить 0 ... 800 Ом в 20 мА
Выходной сигнал 0/4 ... 20 мА (перегрузка> 25 мА)
Рябь Максимум. 50 мкА действ.
Передаточные характеристики
Отклонение при 20 ° C (68 ° F), 0/4 ... 20 мА
≤ 10 мкА, вкл. калибровка, линейность, гистерезис, нагрузки и колебания напряжения питания
Влияние температуры окружающей среды 0,25 мкА / К
Частотный диапазон боковые поля в сторону управления: ширина полосы 0,5 V рр сигнала 0 ... 7,5 кГц (-3 дБ)
контроля стороны в сторону поля: пропускная способность с 0,5 V рр сигнала 0,3 ... 7,5 кГц (-3 дБ)
Время установления 200 мкс
Время нарастания / время падения 20 мкс
Гальваническая развязка
Выход / питание функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока
Индикаторы / настройки
Элементы дисплея СВЕТОДИОД
Маркировка место для маркировки спереди
Соответствие директиве
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные зоны)
Соответствие
Электромагнитная совместимость NE 21: 2011
Степень защиты МЭК 60529: 2001
Защита от поражения электрическим током UL 61010-1: 2012
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Механические характеристики
Степень защиты IP20
Подключение винтовые клеммы
Масса ок. 200 г
Размеры 20 x 124 x 115 мм (0,8 x 4,9 x 4,5 дюйма), тип корпуса B2
Монтаж на DIN-рейку 35 мм в соотв. согласно EN 60715: 2001
Данные для применения во взрывоопасных зонах
Сертификат соответствия требованиям ЕС BAS 99 ATEX 7060 X
Маркировка Экс-шестиугольникII (1) G [Ex ia Ga] IIC, Экс-шестиугольникII (1) D [Ex ia Da] IIIC, Экс-шестиугольникI (M1) [Ex ia Ma] I
Ввод [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Поставка
Максимальное безопасное напряжение 250 В (Внимание! Номинальное напряжение может быть ниже.)
Оборудование клеммы 1+, 3-
напряжение U o 25,4 В
Текущий Я о 86,8 мА
Мощность P o 551 мВт
Оборудование клеммы 2-, 3
Ток I о / ток I I 74 мА / 115 мА
Текущий Я я 115 мА
напряжение U o 3,5 В
Текущий Я о 74 мА
Мощность P o 64 мВт
Оборудование клеммы 1+, 2 / 3-
напряжение U я 30 В
Текущий Я я 115 мА
напряжение U o 25,4 В
Текущий Я о 115 мА
Мощность P o 584 мВт
Оборудование клеммы 5-, 6+
напряжение U я 30 В
Текущий Я я 115 мА
напряжение U o 8,7 В
Текущий Я о 0 мА
Вывод
Максимальное безопасное напряжение 250 В (Внимание! Номинальное напряжение может быть ниже.)
Сертификат TÜV 99 ATEX 1499 X
Маркировка Экс-шестиугольник II 3G Ex nA II T4 [устройство в зоне 2]
Гальваническая развязка
Ввод, вывод безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Вход / питание безопасная электрическая изоляция в соотв. согласно IEC / EN 60079-11, пиковое значение напряжения 375 В
Соответствие директиве
Директива 2014/34 / ЕС EN 60079-0: 2012 + A11: 2013, EN 60079-11: 2012, EN 60079-15: 2010
Международные сертификаты
Одобрение UL
Контрольный рисунок 116-0428 (cULus)
Сертификат IECEx IECEx BAS 04.0016X
IECEx CML 15.0055X
Утверждено для [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Ex nA IIC T4 Gc
Характеристики
Самовывоз

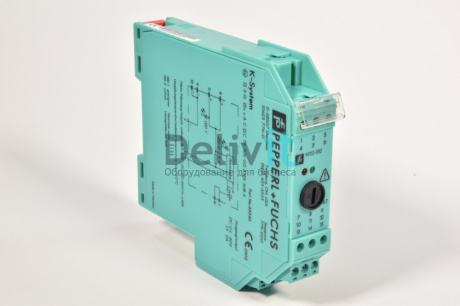

Вы можете получить купленный KFD2-STC4Ex1 Барьер искробезопасности с трансформаторной гальванической развязкой 1-канал, 2/3проводная схема подключения; 0/4-20mA и 0/4-20mA, SMART в нашем офисе, либо со склада. График работы этих подразделений: с понедельника по пятницу с 9:00 до 18:00. Въезд на территорию бесплатный. Пропуск не требуется.
